Clang线程安全分析 Thread Safety Analysis

2026-03-26 2827 words 6 minutes

Contents

1 背景

Clang线程安全分析 Thread Safety Analysis (TSA) 是 C++ 语言扩展，集成在 Clang 中的编译期静态线程安全分析工具，用于警告代码中潜在的竞争条件。其核心思想是：通过在代码中添加属性注解（如 GUARDED_BY、REQUIRES），让编译器在编译阶段检测潜在的竞态条件（race condition），无需运行程序，零运行时开销。

将“锁”抽象为一种 能力 Capability 。

资源保护：资源包括数据（变量）或函数可以被某种 Capability 保护。 TSA保障调用线程必须拥有执行这个操作的“能力”，否则不能访问资源。
状态追踪：分析器在遍历代码时，维护一个“当前持有的 Capability 集合”。
合法性检查：当访问受保护资源时，检查该资源所需的 Capability 是否在当前集合中。

2 例子

#include "mutex.h"  // 需要自己实现

class BankAccount {
private:
  Mutex mu;
  int   balance GUARDED_BY(mu);

  void depositImpl(int amount) {
    balance += amount;       // WARNING! Cannot write balance without locking mu.
  }

  void withdrawImpl(int amount) REQUIRES(mu) {
    balance -= amount;       // OK. Caller must have locked mu.
  }

public:
  void withdraw(int amount) {
    mu.Lock();
    withdrawImpl(amount);    // OK.  We've locked mu.
  }                          // WARNING!  Failed to unlock mu.

  void transferFrom(BankAccount& b, int amount) {
    mu.Lock();
    b.withdrawImpl(amount);  // WARNING!  Calling withdrawImpl() requires locking b.mu.
    depositImpl(amount);     // OK.  depositImpl() has no requirements.
    mu.Unlock();
  }
};

GUARDED_BY 属性声明线程必须锁定 mu 才能读取或写入 balance，从而确保增量和减量操作是原子的。
REQUIRES 声明调用线程必须锁定 mu 才能调用 withdrawImpl。因为调用者被假定为已锁定 mu，所以修改方法主体内的 balance 是安全的。 withdraw() 方法中存在警告，因为它未能解锁 mu。

2.1 运行分析

只需使用 -Wthread-safety 标志编译，例如

clang -c -Wthread-safety example.cpp

3 能力说明

TSA使用属性来声明线程约束。属性必须附加到命名声明，例如类、方法和数据成员。通常会为各种属性定义宏示例代码

#ifndef THREAD_SAFETY_ANALYSIS_MUTEX_H
#define THREAD_SAFETY_ANALYSIS_MUTEX_H

// Enable thread safety attributes only with clang.
// The attributes can be safely erased when compiling with other compilers.
#if defined(__clang__) && (!defined(SWIG))
#define THREAD_ANNOTATION_ATTRIBUTE__(x)   __attribute__((x))
#else
#define THREAD_ANNOTATION_ATTRIBUTE__(x)   // no-op
#endif

#define CAPABILITY(x) \
  THREAD_ANNOTATION_ATTRIBUTE__(capability(x))

#define SCOPED_CAPABILITY \
  THREAD_ANNOTATION_ATTRIBUTE__(scoped_lockable)

#define GUARDED_BY(x) \
  THREAD_ANNOTATION_ATTRIBUTE__(guarded_by(x))

#define PT_GUARDED_BY(x) \
  THREAD_ANNOTATION_ATTRIBUTE__(pt_guarded_by(x))

#define ACQUIRED_BEFORE(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(acquired_before(__VA_ARGS__))

#define ACQUIRED_AFTER(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(acquired_after(__VA_ARGS__))

#define REQUIRES(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(requires_capability(__VA_ARGS__))

#define REQUIRES_SHARED(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(requires_shared_capability(__VA_ARGS__))

#define ACQUIRE(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(acquire_capability(__VA_ARGS__))

#define ACQUIRE_SHARED(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(acquire_shared_capability(__VA_ARGS__))

#define RELEASE(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(release_capability(__VA_ARGS__))

#define RELEASE_SHARED(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(release_shared_capability(__VA_ARGS__))

#define RELEASE_GENERIC(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(release_generic_capability(__VA_ARGS__))

#define TRY_ACQUIRE(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(try_acquire_capability(__VA_ARGS__))

#define TRY_ACQUIRE_SHARED(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(try_acquire_shared_capability(__VA_ARGS__))

#define EXCLUDES(...) \
  THREAD_ANNOTATION_ATTRIBUTE__(locks_excluded(__VA_ARGS__))

#define ASSERT_CAPABILITY(x) \
  THREAD_ANNOTATION_ATTRIBUTE__(assert_capability(x))

#define ASSERT_SHARED_CAPABILITY(x) \
  THREAD_ANNOTATION_ATTRIBUTE__(assert_shared_capability(x))

#define RETURN_CAPABILITY(x) \
  THREAD_ANNOTATION_ATTRIBUTE__(lock_returned(x))

#define NO_THREAD_SAFETY_ANALYSIS \
  THREAD_ANNOTATION_ATTRIBUTE__(no_thread_safety_analysis)

GUARDED_BY(c) 和 PT_GUARDED_BY(c)

GUARDED_BY 是数据成员上的属性，它声明该数据成员由给能力保护。对数据的读取操作需要共享访问权限，而写操作需要独占访问权限。
PT_GUARDED_BY 类似，但用于指针和智能指针。对数据成员本身没有约束，但它指向的数据受给定功能保护。

#include <memory>  // 解决 unique_ptr 错误
#include "mutex.h" // 解决 PT_GUARDED_BY 错误

using namespace std;

Mutex mu;
int counter         GUARDED_BY(mu) = 0;  // 声明 counter 受 mu 保护
int *p1             GUARDED_BY(mu);      // 声明int指针本身 受 mu 保护
int *p2             PT_GUARDED_BY(mu);   // 声明int指针指向数据 受 mu 保护
unique_ptr<int> p3  PT_GUARDED_BY(mu);   // 声明智能指针指向数据 受 mu 保护

void test() {
    p1 = nullptr;       // ❌ Warning: 这里的 p1 指针本身受保护
    *p2 = 42;           // ❌ Warning: p2 指向的内容受保护
    p2 = new int;       // ✅ OK: p2 指针本身不受保护
    *p3 = 42;           // ❌ Warning: p3 指向的内容受保护
    p3.reset(new int);  // ✅ OK: p3 变量本身不受保护
}

int main(){
  test();
}

编译提示错误

src/a.cpp:12:5: warning: writing variable 'p1' requires holding mutex 'mu' exclusively [-Wthread-safety-analysis]
    p1 = nullptr;       // ❌ Warning: 这里的 p1 指针本身受保护
    ^
src/a.cpp:13:6: warning: writing the value pointed to by 'p2' requires holding mutex 'mu' exclusively [-Wthread-safety-analysis]
    *p2 = 42;           // ❌ Warning: p2 指向的内容受保护
     ^
src/a.cpp:15:6: warning: reading the value pointed to by 'p3' requires holding mutex 'mu' [-Wthread-safety-analysis]
    *p3 = 42;           // ❌ Warning: p3 指向的内容受保护
     ^
3 warnings generated.

REQUIRES(…), REQUIRES_SHARED(…)

REQUIRES 是函数或方法上的属性，它声明调用线程必须对给定能力具有独占访问权限。可以指定多个能力。必须在进入函数时持有能力，并且在退出时必须仍然持有。
REQUIRES_SHARED 类似，但仅需要共享访问权限。

Mutex mu1, mu2;
int a GUARDED_BY(mu1);
int b GUARDED_BY(mu2);

void foo() REQUIRES(mu1, mu2) {
  a = 0;
  b = 0;
}

void test() {
  mu1.Lock();
  foo();         // Warning!  Requires mu2.
  mu1.Unlock();
}

这里调用foo函数前仅持有mu1锁，所以TSA会发出警告

ACQUIRE(…), ACQUIRE_SHARED(…), RELEASE(…), RELEASE_SHARED(…), RELEASE_GENERIC(…)

ACQUIRE 和 ACQUIRE_SHARED 是函数或方法上的属性，声明该函数获取能力，但不释放它。进入时必须不持有给定能力，退出时将持有（对 ACQUIRE 为独占，对 ACQUIRE_SHARED 为共享）。
RELEASE、 RELEASE_SHARED 和 RELEASE_GENERIC 声明该函数释放给定能力。必须在进入时持有该能力（对 RELEASE 为独占，对 RELEASE_SHARED 为共享，对 RELEASE_GENERIC 为独占或共享），并且在退出时将不再持有。

Mutex mu;
MyClass myObject GUARDED_BY(mu);

void lockAndInit() ACQUIRE(mu) {
  mu.Lock();
  myObject.init();
}

void cleanupAndUnlock() RELEASE(mu) {
  myObject.cleanup();
}                          // Warning!  Need to unlock mu.

void test() {
  lockAndInit();
  myObject.doSomething();
  cleanupAndUnlock();
  myObject.doSomething();  // Warning, mu is not locked.
}

4 源码分析

TSA在llvm项目中核心代码位置

核心文件	功能描述
`clang/include/clang/Analysis/Analyses/ThreadSafety.h`	外部调用接口，定义了 `runThreadSafetyAnalysis` 函数。
`clang/lib/Analysis/ThreadSafety.cpp`	核心实现文件。包含 CFG 遍历、状态合并和核心检查逻辑。
`clang/lib/Analysis/ThreadSafetyLogical.h`	处理复杂的逻辑表达式（如 `OR` 关系的锁检查）。
`clang/lib/Analysis/ThreadSafetyCommon.cpp`	提供一些通用的辅助类，如 `SExpr`（系统表达式）的转换。
`clang/lib/Analysis/ThreadSafetyTIL.cpp`	TIL 类型系统，简化AST/CFG表示。
`clang/include/clang/Basic/Attr.td`	定义了 `GUARDED_BY`、`REQUIRES` 等特性的声明，由 TableGen 生成具体的 C++ 属性类。

核心实现 ThreadSafety.cpp

代码文件 /llvm-project/cliang/lib/Analysis/ThreadSafety.cpp

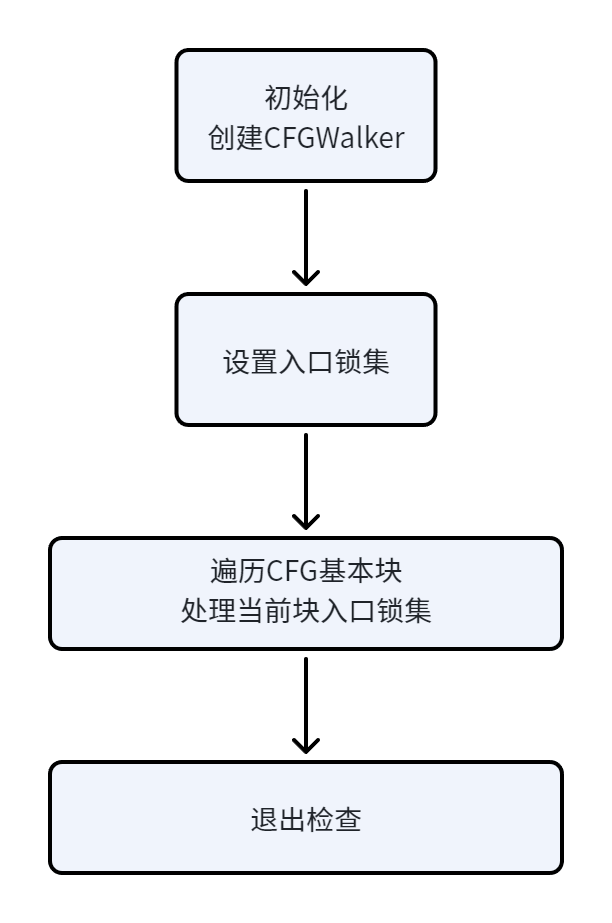

主分析流程（第 1058 行）

/// Check a function's CFG for thread-safety violations.
///
/// We traverse the blocks in the CFG, compute the set of mutexes that are held
/// at the end of each block, and issue warnings for thread safety violations.
/// Each block in the CFG is traversed exactly once.
void runAnalysis(AnalysisDeclContext &AC);

初始化阶段（第 2235-2274 行）
- 创建 CFGWalker 遍历 CFG
- 跳过带有 NO_THREAD_SAFETY_ANALYSIS 属性的函数
- 跳过构造函数和析构函数（因为 this 有唯一访问权）
- 为所有 CFG 块分配 BlockInfo
- 计算局部变量的 SSA 形式
入口锁集设置（第 2279-2336 行）
- 处理函数属性：
  - requires_capability: 调用者必须持有的锁
  - release_capability: 函数释放的锁
  - acquire_capability: 函数获取的锁
- 将这些锁加入入口锁集
CFG 遍历-进行数据流分析（第 2338-2444 行）
- 按后序遍历所有基本块
  - 收集所有前驱块的出口锁集
  - 计算交集作为当前块的入口锁集
  - 使用 BuildLockset 访问块内所有语句，更新锁集
  - 处理后向边（循环），检查循环迭代间的锁一致性
退出检查（第 2446-2473 行）
- 比较入口和出口的锁集
- 检查是否有锁在函数结束时仍未释放
- 根据 acquire/release 属性调整期望的出口锁集

ThreadSafetyAnalyzer 是一个基于静态分析的数据流分析器，它：

使用事实集（FactSet）（包括入口锁集和出口锁集）跟踪程序执行过程中持有的锁
采用控制流图（CFG）遍历算法
实现了类似 SSA 的局部变量追踪机制
支持过程内分析（单个函数内部）
通过Handler 模式报告错误

例子

void lock() __attribute__((acquire_lock()));      // 类型 1：加锁
void unlock() __attribute__((release_lock()));    // 类型 2：解锁
void protected_func() __attribute__((requires(mu))); // 类型 3：需锁

{
    lock();           // CFG 遇到这个调用 → 添加 mu 到锁集
    x = 1;            // 检查：持有 mu 吗？✓
    protected_func(); // 检查：持有 mu 吗？✓
    unlock();         // CFG 遇到这个调用 → 从锁集移除 mu
}

TIL中间表示 ThreadSafetyTIL.cpp

代码文件 /llvm-project/cliang/lib/Analysis/ThreadSafetyTIL.cpp 这个文件实现了一个称为 TIL (Thread Intermediate Language) 的中间表示系统，用于分析和验证多线程程序中的锁机制和内存访问安全性。

将AST/CFG转换为更简单的形式。将变量、运算、函数调用等都抽象成TIL的SExpr表示。主要完成以下功能：

操作符转换
规范值追踪，用于简化变量引用链（消除别名和冗余Phi节点）
实现CFG拓扑排序，用于后续分析
计算支配关系
最终创建一个标准化的CFG表示，为线程安全分析做准备

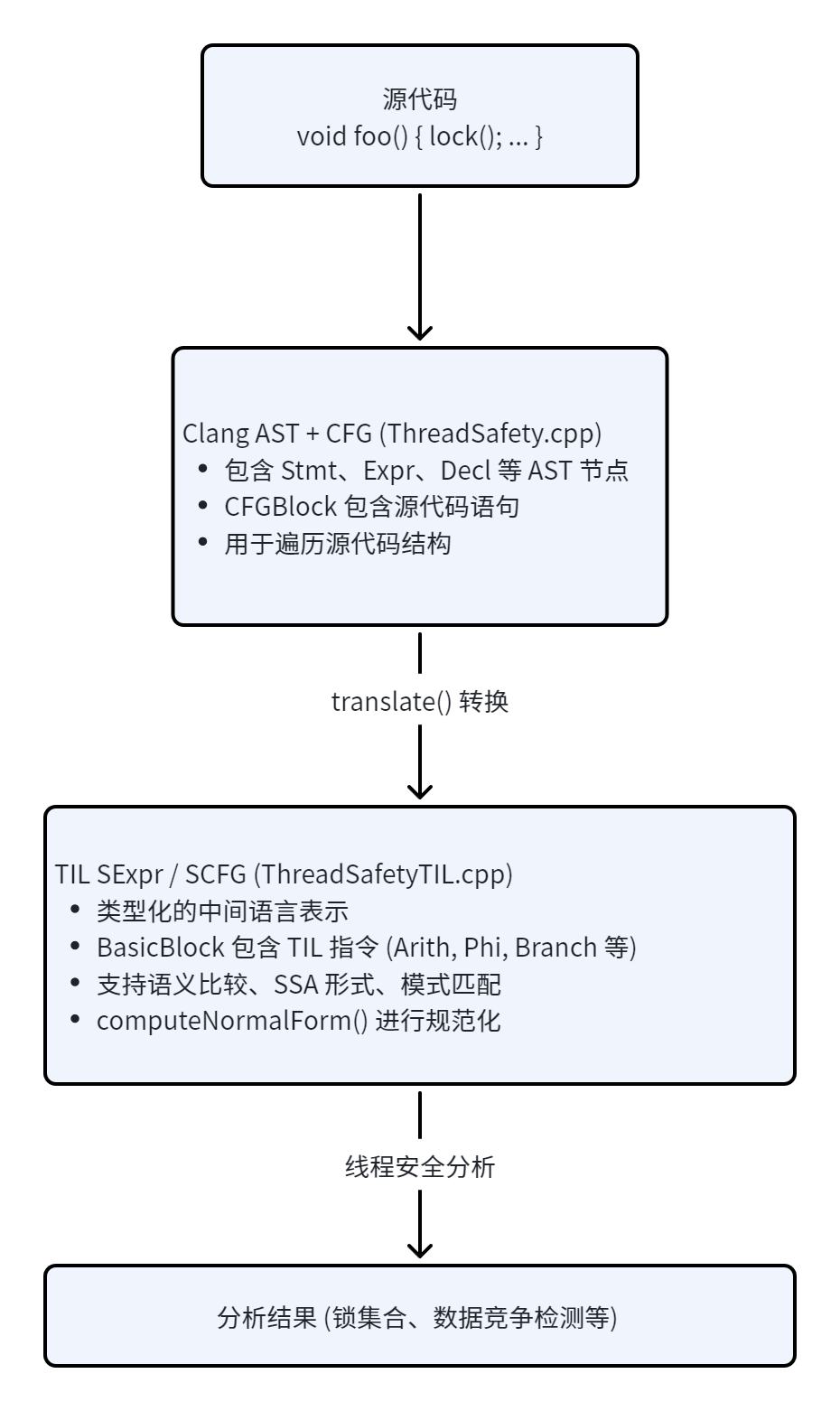

TIL和ThreadSafety中CFG关系图

为什么要两套CFG？

Clang CFG：忠实反映源代码结构，但难以进行语义分析
TIL SCFG：抽象的中间表示，便于：
- 语义等价比较（判断两个锁表达式是否相同）
- SSA 重命名（处理变量赋值）
- 模式匹配（支持通配符）

补充知识点：

SSA

（Static Single Assignment，静态单赋值））是一种中间表示形式，它的核心思想是：

每个变量只被赋值一次
每次赋值都创建一个新版本的变量

入口锁集和出口锁集

入口锁集（Entry Lockset）和出口锁集（Exit Lockset）

struct CFGBlockInfo {
  // Lockset held at entry to block
  FactSet EntrySet;   // ← 入口锁集

  // Lockset held at exit from block
  FactSet ExitSet;    // ← 出口锁集

  // ... 其他成员
};

每个 CFG 基本块（Basic Block）都有两个锁集

入口锁集：进入这个基本块时持有的锁
出口锁集：离开这个基本块后持有的锁

支配关系

Dominator (支配者)：如果从起点到 B 点必须经过 A 点，那么 A 就是 B 的支配者。
Post-Dominator (后支配者)：如果从 B 点到终点必须经过 C 点，那么 C 就是 B 的后支配者。
